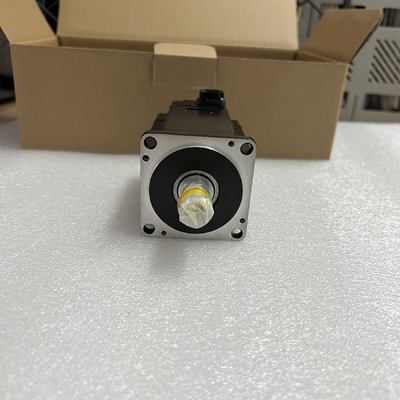

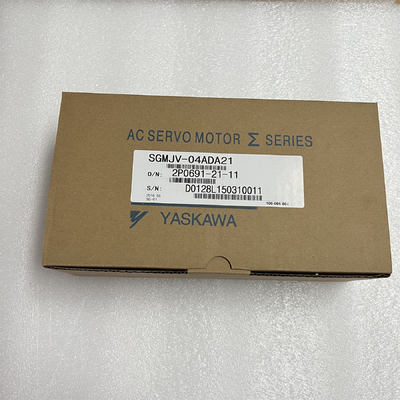

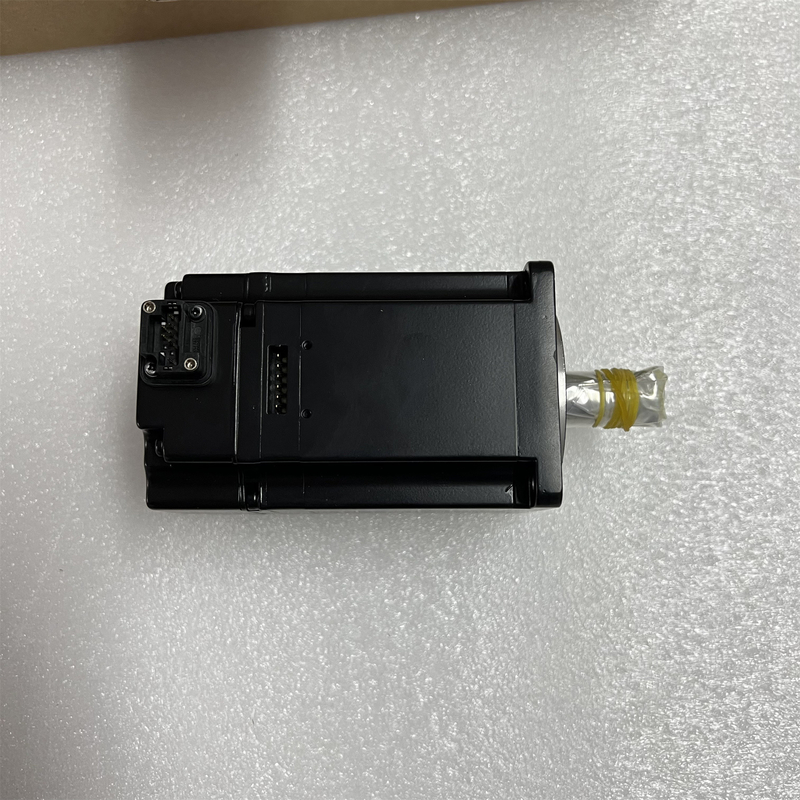

NIEUWE Yaskawa sgmjv-04ADA21 AC SERVOmotor 2.7A 400W 3000RPM 200V

De informatie van het Yaskawa sgmjv-04ADA21 Product en technische parameters:
Merk: Yaskawa
Naam: Middeninertie roterende servomotor
Model: Sgmjv-04ADA21

Sigma - V-reeks servomotor SGMJV.
Nominaal vermogen: 0.4KW (400W).
Voedingvoltage: AC200V.
Periodieke codeur: 20 beetjedelta (norm).
Ontwerpopeenvolging: norm.
Schachteind: rechte schacht, zonder spiebaan (norm).
Facultatief: geen aanpassing.

Middelgrote inertie.
Onmiddellijk maximumkoppel (classificatie 350%).
Uitgerust met een hoge resolutie periodieke codeur (13/20 beetje).
Maximum versnel aan 6000r/min.
De verscheidenheid is volledig (50 ~ 750W, met greeprem).
Gebruiksvoorbeeld:
Halfgeleider productiemateriaal,
Plaatsingsmachine,
Stempel gedrukte kringsraad,
Robot,
Behandelingsmachines,
De machines van de voedselverwerking.

Classificatie en specificaties:
Geschatte tijd: ononderbroken.
Trillingsniveau: V15.
Isolatieweerstand: DC500V, 10m, of hierboven.
Het gebruiken van omgevingstemperatuur: 0 ~ 40 graden van C.
Opwindingswijze: permanent magneettype.
Installatiemethode: flenstype.
Hittebestendigheidsrang: B.

De isolatie weerstaat voltage: AC1500V 1 minuten.
Beschermingswijze: volledig ingesloten zelf koeltype IP65 (behalve schacht door deel).
Het gebruik van milieuvochtigheid: 20 ~ 80% (niet dauw).
Verbindingswijze: directe verbinding.
Omwentelingsrichting: richtings (CCW) omwenteling met de wijzers van de klok mee aan de ladingskant onder de richting van omwenteling.

Capaciteitstype van directe aandrijvings servomotor SGMCS.
Geschatte torsie: M/110N.
Servomotor buiten diametergrootte: 280mm.

Periodieke codeur: het type van 20 beetje absolute waarde (absolute waarde van cirkels 1) (norm).
Ontwerpopeenvolging: de buitendiametergrootte van de servomotor is duidelijk als N en M.
Flensspecificatie: het gezicht C, laadt zijyaskawa sgmjv-04ADA21.
Facultatieve specificaties: geen aanpassing.
Op de voorwaarde van geen snelheidsreductiemiddel, is de lading direct gedreven sgmjv-04ADA21
Kan van met lage snelheid aan hoge snelheid worden gerealiseerd van het sterke vlotte lopen
(onmiddellijk maximumkoppel: 6 ~ 600N/m, maximumsnelheid: 250 ~ 500r/min).
Door de codeur van de 20 beetje hoge resolutie te gebruiken, kan de hoge precisie worden uitgevoerd.

Het gebruik van holle structuur, geschikte bedrading en leidingen Yaskawa sgmjv-04ADA21.
Gebruiksvoorbeeld:
Halfgeleider productiemateriaal.
Vloeibaar de raad van de kristalkring productiemateriaal.
Diverse inspectie en testmateriaal.
Elektronisch deel verpakkende machine.
IC-informatiebewerker.
IC-inspectiemateriaal.

Een verscheidenheid van geautomatiseerde machines.
Robot.
Capaciteitsclassificatie en specificaties:
Geschatte tijd: ononderbroken.
Trillingsniveau: V15.
Isolatieweerstand: DC500V, 10m, of boven Yaskawa sgmjv-04ADA21.
Het gebruiken van omgevingstemperatuur: 0 ~ 40 graden van C.
Opwindingswijze: permanent magneettype.
Installatiemethode: flenstype.

Hittebestendigheidsrang: A.
De isolatie weerstaat voltage: AC1500V 1 minuten.

Beschermingswijze: volledig ingesloten zelf koeltype IP42 (behalve het roterende deel van de outputschacht).
Het gebruik van milieuvochtigheid: 20 ~ 80% (niet dauw).
Verbindingswijze: directe verbinding.
Omwentelingsrichting: richtings (CCW) omwenteling met de wijzers van de klok mee aan de ladingskant onder de richting van rotationSecuritymodule.
Maximum toepasselijke motorcapaciteit: 15kw.
Voedingvoltage: AC400V in drie stadia.

Interface: analoog voltage, het type van impulsopeenvolging (roterende servomotor).
Ontwerpopeenvolging: A.
Hardwarespecificatie: rek opzettend type.
Aanpassing (software): geen aanpassing (norm).
Aanpassing (parameters): geen aanpassing (norm).
Facultatieve module: veiligheidsmodule.

De Europese normen van de EG: Gebaseerd op de integratie van mechanische instructies standaard iso13849-1 EN,
Veiligheidsmodule met individuele standaard 61800-5-2 CEI gespecificeerde veiligheidsfunctie.
Door de combinatie van de servoeenheid van SGDV, wordt het beste veiligheidsontwerp van het mechanische systeem gerealiseerd.
Geschikt voor AC servoaandrijving, met de volgende die veiligheidseigenschappen in internationale norm iec61800-5-2 worden gespecificeerd (Japan ' s eerst).
Kan het beste veiligheidsontwerp van mechannical systemen sgmjv-04ADA21 gemakkelijk bereiken.

Torsie van Brandkast (STO)
Eindebrandkast 1 (SS1)
Eindebrandkast 2 (SS2)
Beperkte Snelheid veilig (SLS)
Uitgerust met 2 veiligheid kunnen de functies, de functies (van de distributie) veiligheid worden geplaatst.
Bovendien kunnen de controletijd en andere itemms door de parameter sgmjv-04ADA21 worden veranderd.
Met het gebruik van de servoeenheid met een veiligheidsmodule, zodat het systeem kan worden vereenvoudigd en worden verkleind.
